CARDIN - Kit portail battant 24V BLGRIFFE24T

Automatisme portail battant

Les opérateurs de la série BLGRIFFE ont été conçus pour un usage intensif. Ce sont des motorisations électromécaniques à bras articulé puissants et performants. Leur système autobloquant permet de sécuriser le portail, même sur des piliers étroits.

Un ralentissement se fait automatiquement en ouverture et en fermeture et les fins de courses mécaniques de l'opérateur principal permettent une utilisation plus sécurisée.

Cette solution en kit offre la motorisation et tous les essentiels pour une installation complète et aux normes.

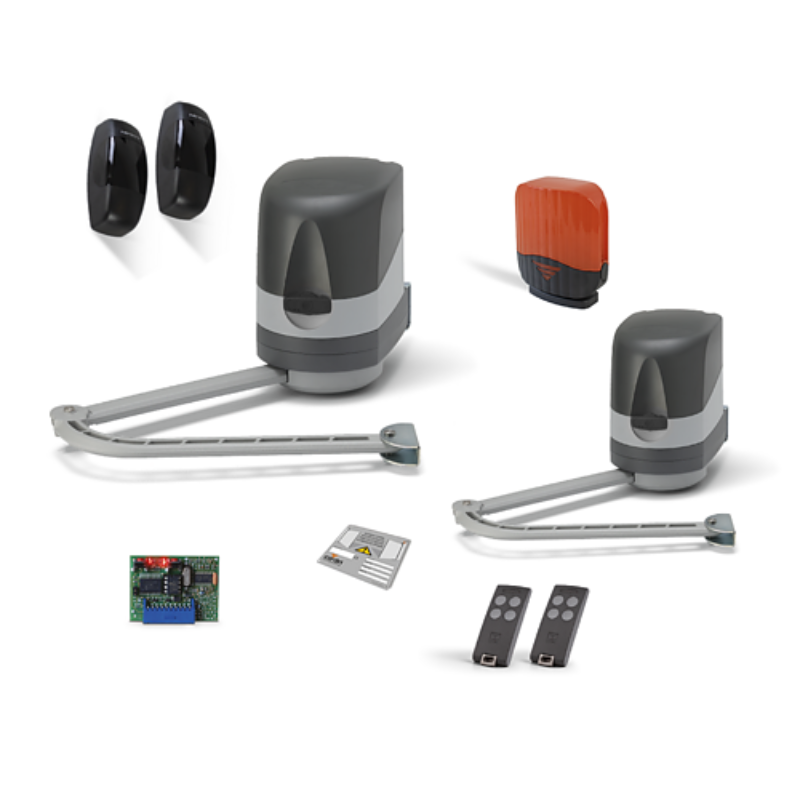

Contenu :

• l'opérateur électromécanique [BLGRIFFE24TM] (maître) avec son bras
• l'opérateur électromécanique [BLGRIFFE24S] (esclave) avec son bras
• un récepteur radio [RSQ504OC2] avec deux télécommandes [TXQ504C4]
• une paire de photocellules [VEDO180]
• un clignotant LED 24-230 V [ICON]
• un panneau de signalisation [TARGA-INT]

Détail du kit :

• Opérateurs électromécanique [BLGRIFFE24TM] (maître) et [BLGRIFFE24S] (esclave)

La motorisation pour vantail battant avec bras articulé en aluminium. Un opérateur principal et un secondaire.

L'opérateur principal possède une électronique de gestion permettant le fonctionnement et la programmation des deux moteurs. Elle dispose d'un encodeur magnétique à multi-décodage et un afficheur graphique LCD rétro-éclairé, permettant de simplifier le réglage des paramètres de l'automatisme, d'augmenter la précision du mouvement du vantail et la sécurité. Elle est compatible à l'ajout de toute carte radio open-collector.

Caractéristiques techniques :

• Récepteur [RSQ504OC2] et télécommandes [TXQ504C4]

Le récepteur 2 canaux fonctionne sur la fréquence radio 433,92 MHz. Il est enfichable et s'intègre directement à l'électronique de gestion du moteur.

Ces émetteurs 4 canaux sont pré-codés et permettent jusqu'à 4 fonctions, une pour chaque touche. Ils fonctionnent également sur la fréquence radio 433,92 MHz et le signal se transmet aisément jusqu'à 100 m (en champ libre). L'alimentation se fait par batterie CR2032 3 V.

Ces télécommandes sont dotées d'un boîtier antichoc. Elles sont également très compactes : dimensions (H x L x P) = 80 x 35 x 11 mm.

• Cellules photoélectriques orientables portée 25 m [VEDO180]

Dispositif de sécurité étanche IP 44 orientable à 180° à l'horizontale, permettant la détection d'obstacle pour arrêter la course de l'automatisme.

Installation en saillie. Dimensions (H x L x P) = 102 x 43 x 34 mm.

Compatibilité à l'ajout de 2 autres paires via technologie multiplex.

• Clignotant LED 24-230V [ICON]

Ce clignotant à LED orange s'intègre aisément à toute installation via sa technologie multi-tension 230 Vac / 24 Vac - Vdc.

Il permet de faire part de l'état de fonctionnement de l'automatisme et est un dispositif réglementaire. Il fonctionne également comme éclairage en passant en mode de lumière fixe. Son boîtier polycarbonate orange est antichoc (IP 54) et très visible.

Le clignotant dispose d'une antenne 433 MHz intégrée, pour une association parfaite avec la télécommande. Il est fourni avec son support mural.

• Panneau de signalisation [TARGA-INT]

Cet élément permet de respecter parfaitement les normes d'installation en signalant la présence d'un système d'automatisme de portail.
