CARDIN - Kit portail battant 24V BLADE324

Automatisme portail battant

Les vérins de la série BLADE ont été conçus pour un usage intensif tout en offrant une grande simplicité d'installation, même sur les plus petits piliers.

Ce sont des motorisations électromécaniques fiables avec un système de réduction via l'encodeur intégré leur permettant de sécuriser le portail en étant autobloquant. Ils sont également réversibles, permettant une meilleure protection contre l'écrasement et sont fournis avec des fins de courses magnétiques, en faisant un système parfait pour garantir la sécurité des utilisateurs.

Le fonctionnement est silencieux grâce à la basse tension et les fonctions soft start et soft stop rendent le moteur efficient énergétiquement et augmentent sa longévité.

Cette solution en kit offre la motorisation et la majorité des essentiels pour avoir une installation performante et aux normes.

⚠️ Il est cependant nécessaire d'ajouter une serrure électrique pour le verrouillage du portail, dû au caractère réversible des vérins.

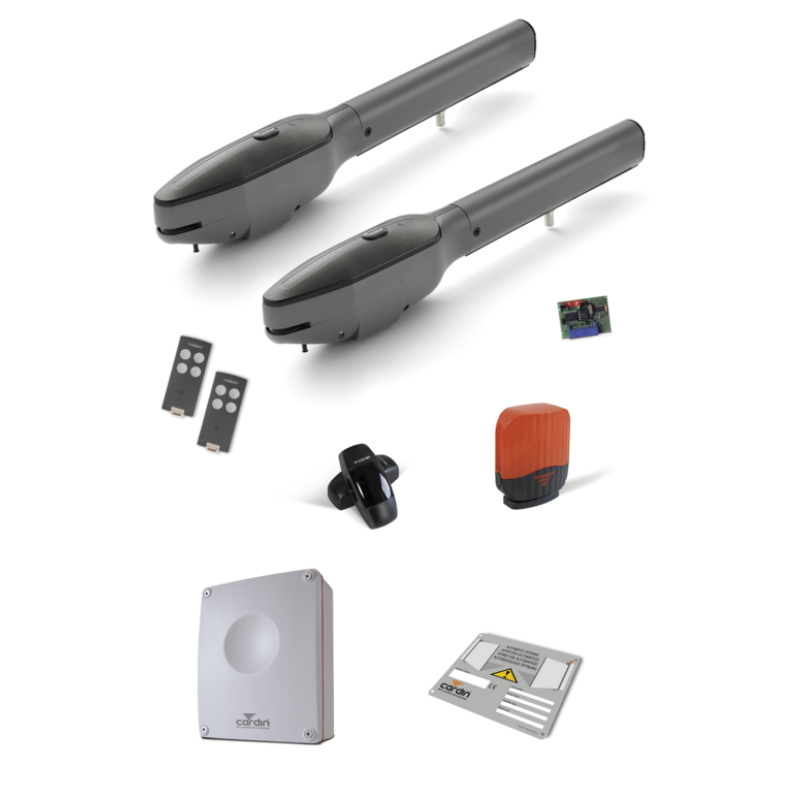

Contenu :

• deux opérateur autobloquants [BLADE324] avec leurs fins de courses
• une armoire de commande [T624] accompagnée d'un récepteur radio [RSQ504OC2]
• deux télécommandes [TXQ504C4]
• une paire de photocellules [VEDO180]
• un clignotant LED 24-230 V [ICON]
• un panneau de signalisation [TARGA-INT]

Détail :

• Groupe autobloquant avec encodeur 24V et fins de courses magnétiques [BLADE324]

Système réversible accompagné de pattes de fixation pour le montage.

Caractéristiques techniques :

• Armoire de commande [T624] et récepteur radio [RSQ504OC2]

Système électronique avec programmation par micro-interrupteurs et raccordement via DIP-Switches.

Elle gère efficacement l'encodeur présent dans les motorisations ainsi que les paramètres de fonctionnement et les ralentissements.

Faculté d'auto-apprentissage assurant un mouvement fiable et fluide. Batteries de secours en cas de panne de courant.

Cette armoire est compatible à l'ajout de toute carte radio open-collector et d'interfaces pour une utilisation Wi-Fi / Bluetooth.

Récepteur enfichable 2 canaux fourni, fréquence 433 MHz.

• Émetteurs pré-codés 4 fonctions 433,92 MHz [TXQ504C4]

Commande radio de la série S504 Cardin.

4 fonctions (1 sur chaque touche). Portée 100 à 150 m en champ libre.

Alimentation via pile lithium 3V CR2032. Boîtier antichoc et dimensions compactes (H x L x P) = 80 x 35 x 11 mm.

• Cellules photoélectriques orientables portée 25 m [VEDO180]

Dispositif de sécurité étanche IP 44 orientable à 180° à l'horizontale, permettant la détection d'obstacle pour arrêter la course de l'automatisme.

Installation en saillie. Dimensions (H x L x P) = 102 x 43 x 34 mm.

Compatibilité à l'ajout de 2 autres paires via technologie multiplex.

• Clignotant à LED capot orange 24 - 230V avec antenne intégrée [ICON]

Système de signalisation de course de la motorisation à capot antichoc polycarbonate haute luminosité via opalescence.

Antenne 433,92 MHz intégrée pour activation simultanée avec l'automatisme via commande radio.

Conception robuste IP 54 et support mural fourni.

• Panneau de signalisation multilingue [TARGA-INT]

Affichage international permettant d'avertir de la présence d'un automatisme de portail (réglementation).

Mention de l'identité de l'installateur et des caractéristiques de la motorisation.
